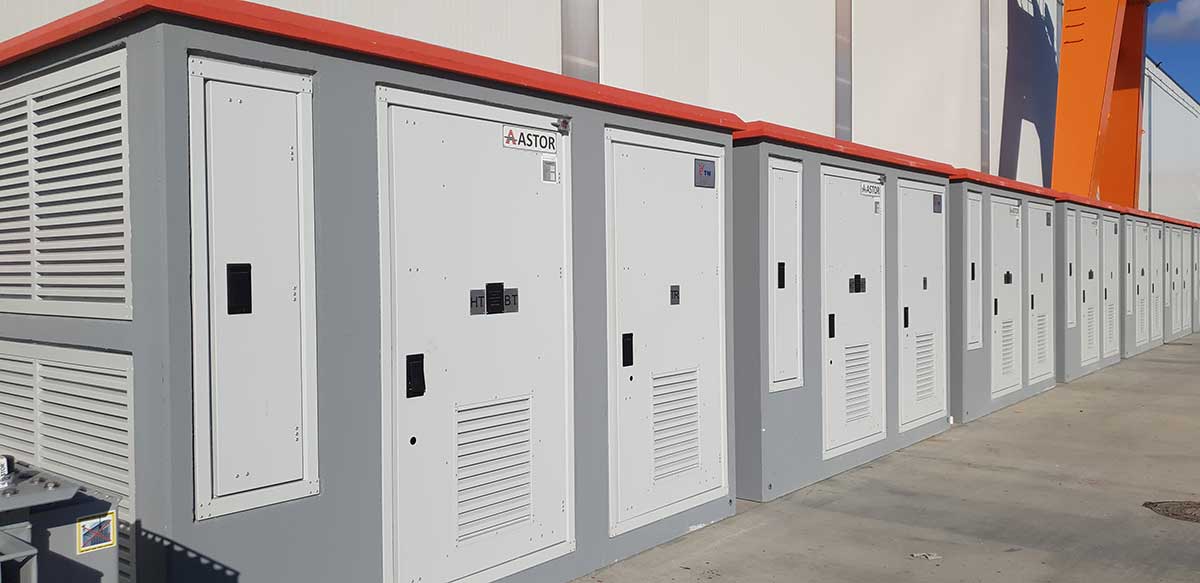

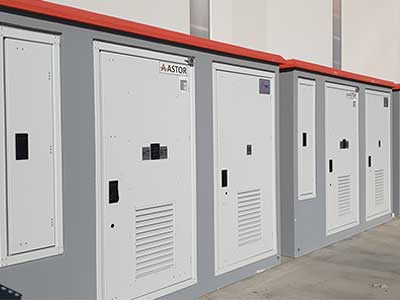

OG/AG Beton Dağıtım ve Transformatör Merkezleri, 36 kV’a kadar olan sistem gerilimlerinde kullanılmak üzere beton mahfazalı, monoblok, kompakt tip özelliklerinde TS EN 62271-202 (IEC 62271-202 ) standardına ve TEDAŞ MYD ilgili şartnamesine göre tasarlanmıştır. Standardın gerektirdiği tüm tip deneyler, yurt içi ve yurtdışında bulunan akredite laboratuvarlarda tamamlanmıştır.

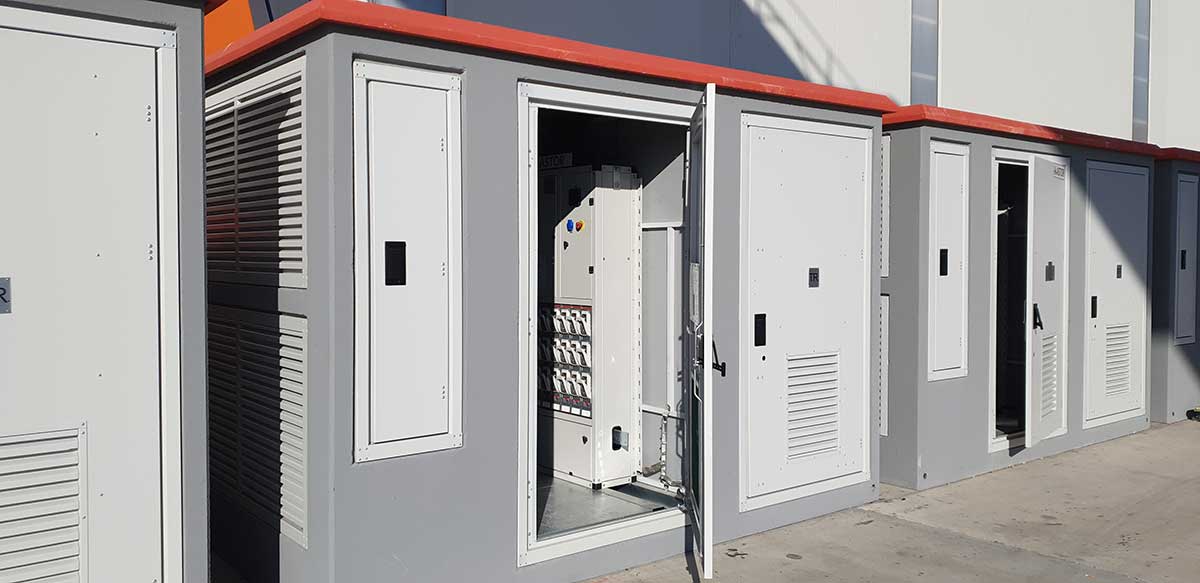

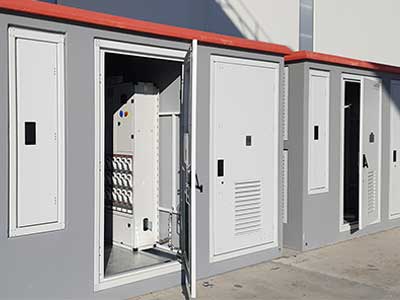

Beton Dağıtım ve Transformatör Merkezleri, üç bölümden oluşmaktadır; YG anahtarlama üniteleri bölümü, OG dağıtım transformatör bölümü, AG dağıtım panosu bölümü. Her bölümün kendisine ait birbirinden bağımsız erişim kapıları bulunmaktadır.
İhtiyaca göre farklı kapı ve havalandırma panjuru konfigürasyonları yapılabilir.
KULLANIM ALANLARI
• Trafo Merkezleri
• Dağıtım Merkezleri
• Endüstriyel Merkezler
• Rüzgar Enerji Santralleri (RES), Güneş Enerji Santralleri (GES)
• Kompanzasyon Tesisleri
• Su Pompa İstasyonları
• Jeneratör Kabinleri
AVANTAJLAR
• Monoblok yapısı nedeniyle yer değişikliğine elverişli
• Hızlı ve kolay montaj
• Görüntü ve yapı itibariyle çevreye uyumlu
• Değişik renk seçenekleri
• İklimsel koşullara karşı dayanıklı
• Uzun ömürlü
TEKNİK ÖZELLİKLER
| ANMA GERİLİMİ (kV) | 36 |
| MAKSİMUM ANMA GÜCÜ (kVA) | 1000 ; 1600 |
| MAHFAZA SINIFI | 10 |
| İÇ ARK DAYANIMI | (AB) 16 kA-1 sn. |
| KORUMA DERECESİ | IP 23D |
| UYGULANAN STANDART | TS EN 62271-202 |
