Geliştirilmiş laboratuvarlarımızda teste tabii tutulan OG Ekipmanlarımız:

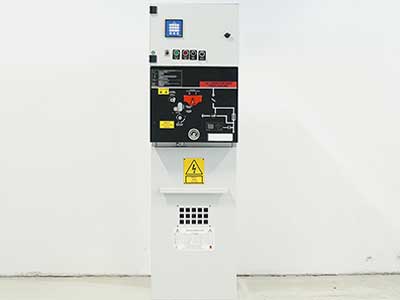

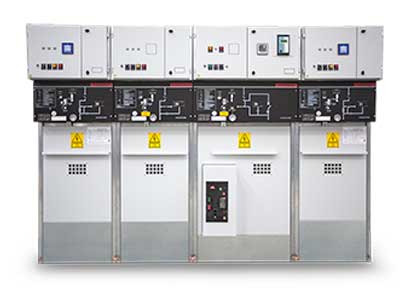

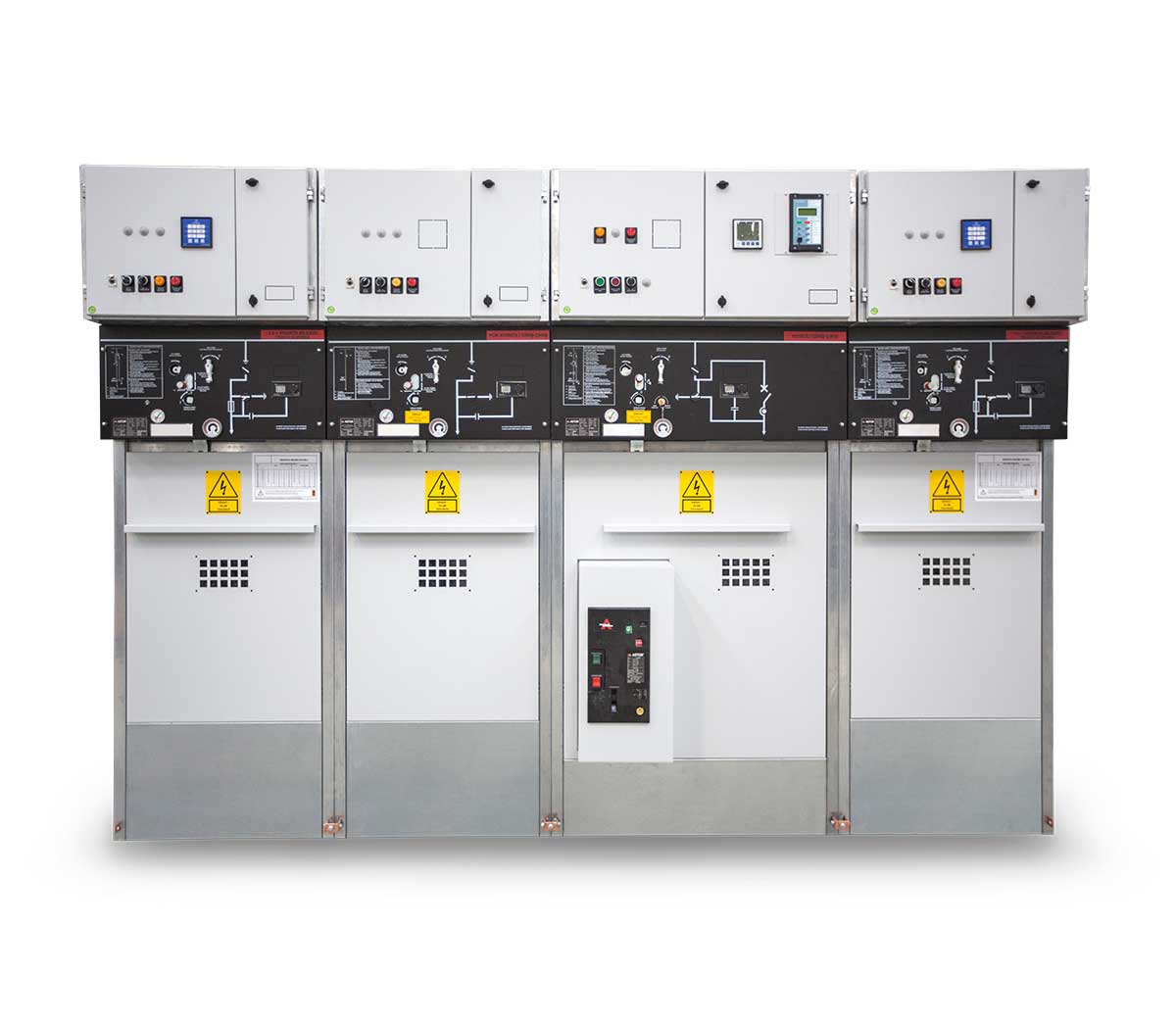

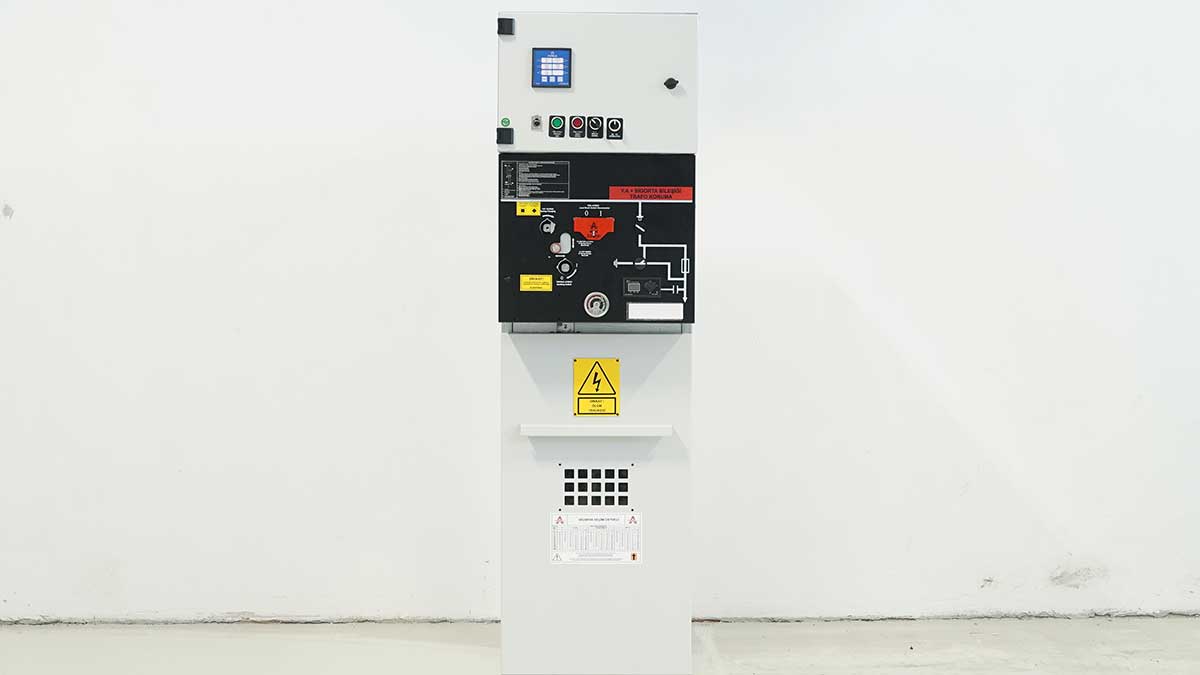

AS36 SERİSİ 36Kv hava yalıtımlı metal mahfazalı modüler hücreler; enerji üretim tesislerinde, trafo merkezleri, rüzgar, güneş enerji santralleri, oteller, alışveriş merkezleri, iş merkezleri, enerji kesilmesine tahammülü olmayan hastaneler, hava alanları vb. yerler için tasarlanan; enerjiyi denetleyerek işletme özelliklerinin yanı sıra kişilerin can ve mal güvenliğini sağlamayı hedefleyen, Ar-Ge çalışmaları sonucu gerekli sertifikasyonları tamamlayarak IEC standartlarına uygun olarak üretilen orta gerilim şalt cihazlarıdır.
OG dağıtım sistemleri için ihtiyaç duyulan fonksiyonel özelliklere sahip farklı tiplerde hücre tasarımlarımız mevcuttur.
YAPISAL AVANTAJLAR
- Uzaktan izleme ve kumanda sistemlerine uygun
- SF6 Gazlı Yük Ayırıcısı, SF6 Gazlı Ayırıcı ve SF6 Gazlı Kesici ile güvenli ayırma ve kesme işlemleri
- Kompakt boyutlar ile OG Dağıtım Transformatör Merkezlerinde (Beton Mahfazalı Monoblok Merkezler, Sac Mahfazalı Monoblok Merkezler) rahat ve güvenli kullanım
- Modüler yapı mantığına uygun olarak sağa ve sola genişleyebilme, kolay montaj ve demontaj özelliği

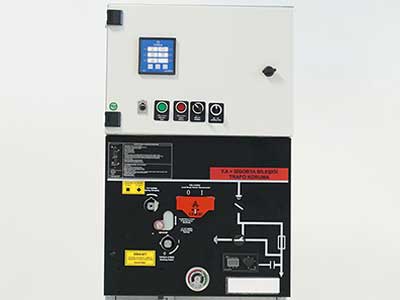

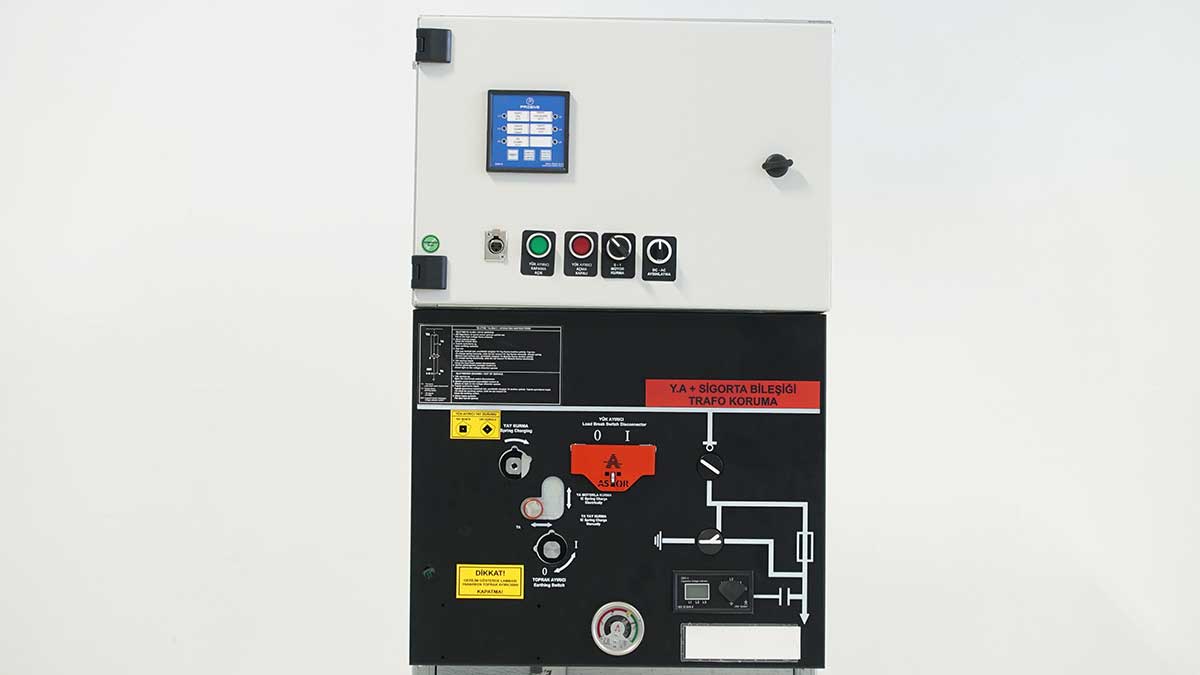

- Hatalı açma/kapama işlemlerine karşı tasarlanmış mekanik kilitlemeler
| TİP | HMH 12 | HMH 24 | HMH 36 |
|---|---|---|---|
| Anma Gerilimi | 12 kV | 24 kV | 36 kV |
| Anma Şebeke Frekanslı Dayanım Gerilimi (1 dk) | 28 kV | 50 kV | 70 kV |
| Ayırma Aralığında (Açık konumda kontaklar arasında) | 32 kV | 60 kV | 80 kV |
| Anma Yıldırım Darbe Dayanım Gerilimi (1.2/50 µs ) | 75 kV | 125 kV | 170 kV |
| Ayırma Aralığında (Açık konumda kontaklar arasında) | 85 kV | 145 kV | 195 kV |
| Frekans | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| Anma Akımı | 630-1250 A | 630-1250 A | 630-1250 A |
| Anma Kısa Devre Akımı (1sn)(3sn) | 16-20-25 kA | 16-20-25 kA | 16-20-25 kA |
| Anma Kısa Devre Kapama Akımı | 50 kA-tepe | 40 kA-tepe | 40 kA-tepe |
